方案概述

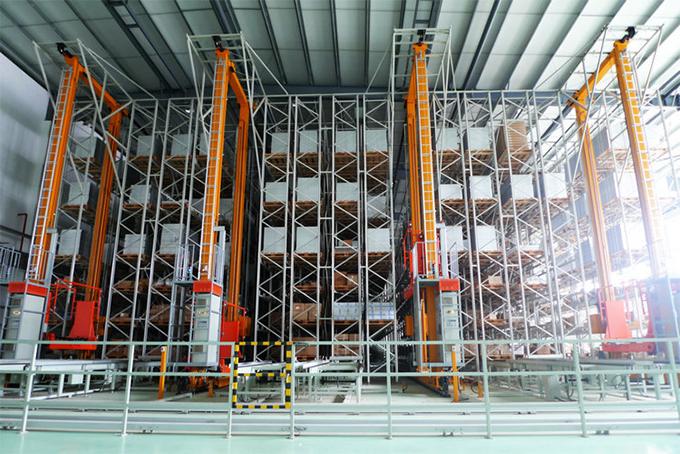

采集D9立庫電氣柜內電流、溫度，電機溫度等數據，上傳至華為MES。具體需要求如下：

?采集12臺固定電氣柜內的，A、B、C三相電流，剩余電流，A、B、C、N相銅排溫度

?采集一樓12套軌道搬運設備上，共12臺電氣柜（每套設備1臺）進線A、B、C三相電流，剩余電流，A、B、C、N相銅排溫度；每套軌道搬運設備上4臺電機的溫度，其中有兩臺電機在搬運過程中是移動的

?采集二樓1套軌道搬運設備上，1臺電氣柜內的A、B、C三相電流，剩余電流，A、B、C、N相銅排溫度；軌道搬運設備上3臺電機的溫度，其中有一臺電機在搬運過程中是移動的

固定電氣柜數據采集

每臺控制柜，配1塊XLMPH31D電氣監測儀表，以及相應的A、B、C三相電流互感器，零序電流互感器；采集進線三相電流、電壓，功率、電能，及剩余電流；電流互感器為開口式，安裝簡單方便

電氣監測儀表參數：電壓輸入，3*220VAC/380VAC，精度0.5級；電流輸入：5A，精度0.5級；剩余電流輸入：0-1000mA，精度1級；RS485輸出；帶顯示，導軌安裝

每臺控制柜，配置4支片狀Pt100溫度探頭，采集A、B、C、N相銅排溫度信號

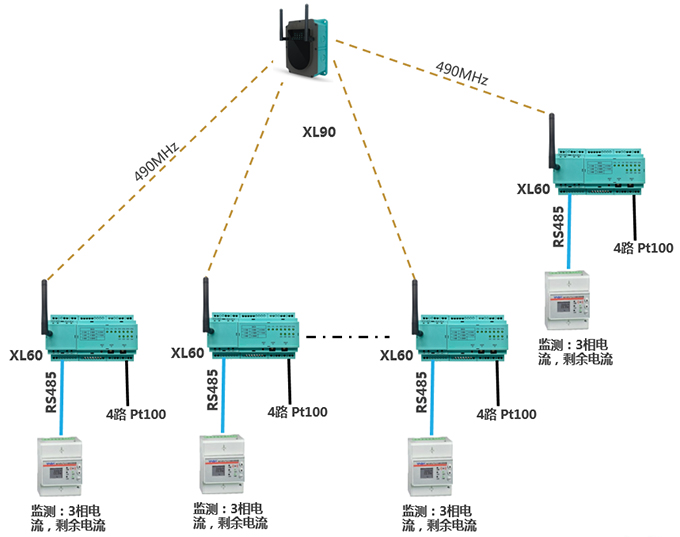

配置1臺XL60智能采集裝置，通過AI模塊采集4只溫度探頭信號，通過RS485讀取電氣監測儀表數據；XL60通過無線上傳采集的電氣、溫度數據至XL90物聯網關

軌道搬運設備數據采集

立庫一樓，共12套軌道搬運設備。每套設備，有1臺電氣柜、4臺電機需要采集數據；其中有兩臺電機是移動的

每臺控制柜，配1塊XLMPH31D電氣監測儀表，以及相應的A、B、C三相電流互感器，零序電流互感器；采集進線三相電流、電壓，功率、電能，及剩余電流；電流互感器為開口式，安裝簡單方便

電氣監測儀表參數：電壓輸入，3*220VAC/380VAC，精度0.5級；電流輸入：5A，精度0.5級；漏電電流輸入：0-1000mA，精度1級；RS485輸出；帶顯示，導軌安裝

每臺控制柜，配置4支片狀Pt100溫度探頭，采集A、B、C、N相銅排溫度信號

兩臺固定式的電機，各配置1支片狀或螺桿的Pt100溫度探頭，采集電機本電溫度信號

配置1臺XL60智能采集裝置，通過AI模塊，采集電氣柜內4只溫度探頭和兩臺固定式電機溫度探頭信號；通過RS485接口讀取電氣監測儀表數據；XL60通過無線上傳獲取的電氣、溫度數據至XL90物聯網關

兩臺移動的電機，各配置1支片狀或螺桿的Pt100溫度探頭，采集電機本電溫度信號

配置1臺XL50智能采集裝置，采集兩臺移動電機的溫度信號，通過無線方式上傳溫度數據至物聯網關

立庫二樓，只有一套軌道搬運設備需要獲取數據，有1臺電氣柜、3臺電機需要采集數據；其中有1臺電機是移動的。采集裝置配置和一樓的相同，只是少1支移動電機的溫度傳感器

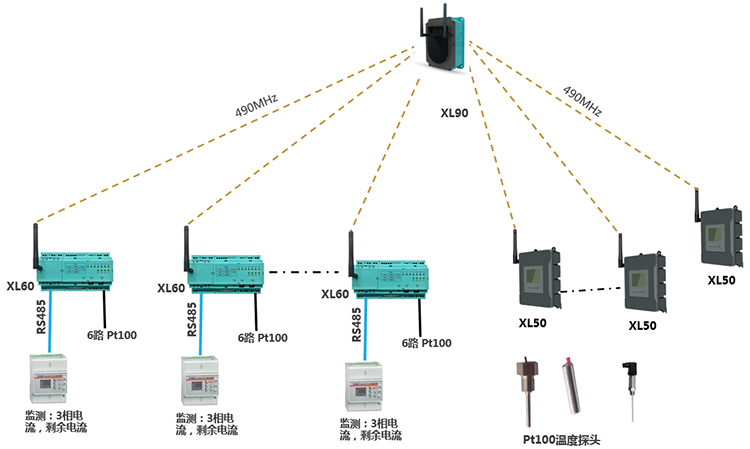

軌道搬運設備數據采集，設備配置及數據傳輸方案示意圖

XL50智能采集裝置，用電池供電；使用時間大于3年；上傳電池電壓數據，電壓低報警

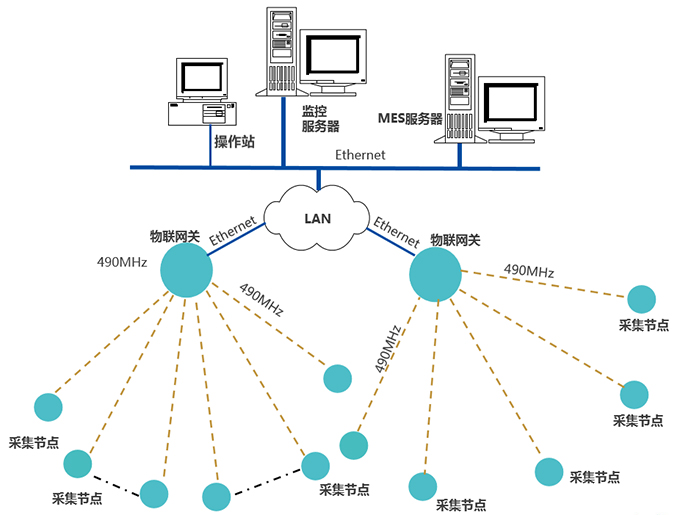

系統網絡示意圖

采集節點，通過490MHz無線上傳數據至物聯網關，網關通過Ethernet，接入LAN，推送數據至MES服務器

不同的采集節點裝置，可將數據上傳至同一臺物聯網關

無線頻段：490MHz（ 430-510MHz ），可提供不同國家地區規定的頻段

應用于跨車間、廠房，傳輸距離300m至10Km

網關支持Ethernet/Wi-Fi/RS485等接口，可同時向多個系統上傳數據

可增加中繼，延長傳輸距離；網關可作中繼

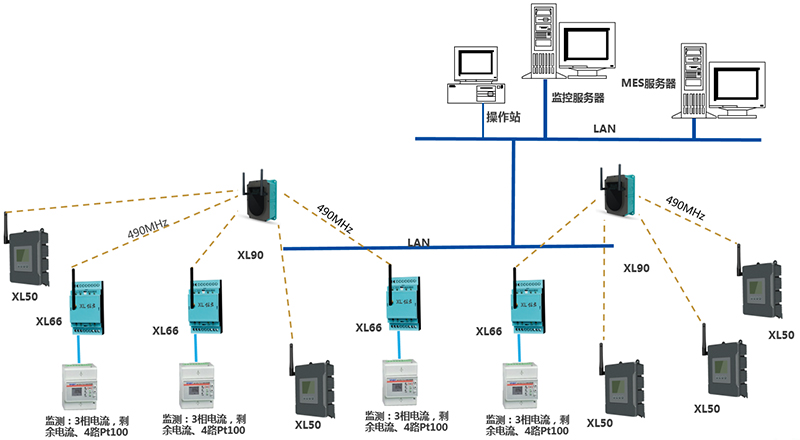

系統方案示意圖

由2臺XL90物聯網關，35臺XL66無線轉換器、28臺XL50，及電氣儀表、溫度傳感器等等構成

采集的數據，無線方式匯聚至物聯網關，通過局域網，MQTT數據格式，推送數據至MES服務器

物聯網關，可同時以不同的通信協議，將數據推送至多個軟件平臺

方案核心應用產品

1、XL90智能網關

2、XL60智能采集裝置

3、XL50傳感采集裝置

4、XL66無線轉換器
