一、方案背景

在工業生產中，流量計廣泛應用于液體、氣體等介質的流量監測，直接關系到生產質量、生產效率和能源消耗。

流量計的數據輸出方式大多采用RS485有線傳輸，不僅布線成本高、規劃復雜，還易受機械外力損壞，本文提供一種基于XL6666串口無線轉換模塊的流量計數據無線傳輸方案，解決布線難題，穩定實時傳輸數據，提高生產效率。

二、方案設計

1、設備選型

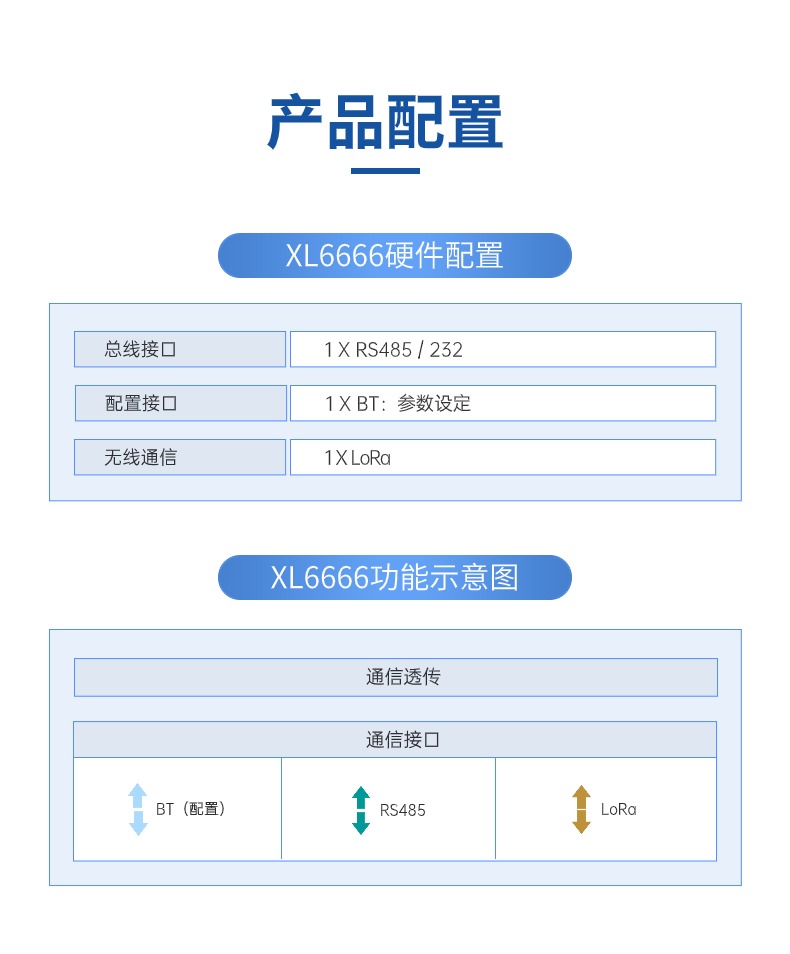

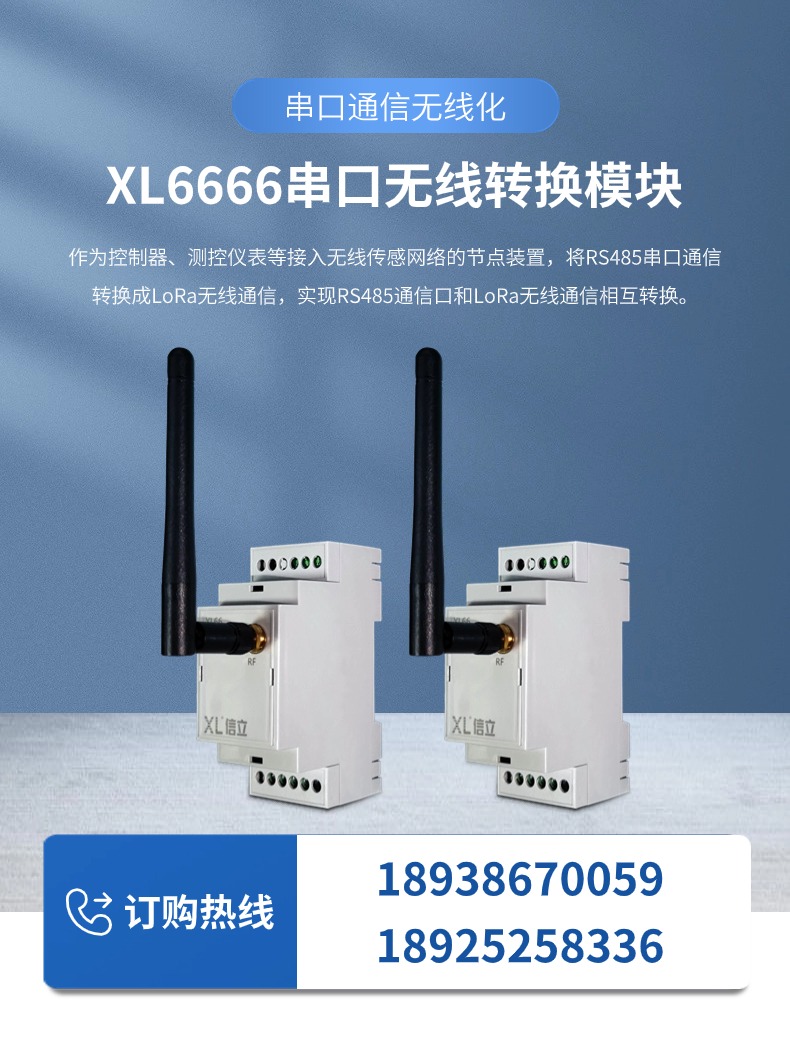

選擇XL6666串口無線轉換模塊，通過RS485通信口讀取流量計數據，并通過 LoRa 無線傳輸至中控室。

2、網絡架構

構建星型 LoRa 無線傳輸網絡，以XL90物聯網關為中心節點，多個XL6666作為終端節點分布在各個流量計安裝位置。XL6666 采集流量計數據后，通過 LoRa 無線傳輸數據給網關，網關通過Ethernet/WiFi將數據傳輸給中控室服務器。

△網絡架構示意圖

三、方案效益

降低成本

無需鋪設大量線纜，減少物料成本和施工成本；無線傳輸方式減少了線路故障的發生概率，降低了后期維護和故障排查的人力、物力投入。

實時性強

能夠快速將流量計數據傳輸至中控室，便于管理人員及時掌握生產過程中的流量變化。

提高管理效率

通過集中監控管理，實現對所有流量計數據的集中監控和管理，方便對生產過程進行統一調度和管理，提高管理效率。

便于數據追溯與分析

歷史流量數據存儲在服務器數據庫中，便于進行數據追溯和分析，為生產優化、設備維護和決策制定提供數據支持。
